Tempo di arresto e novità della UNI EN ISO 13855:2025

Questo articolo analizza l’importanza di determinare correttamente il tempo d'arresto e le distanze di sicurezza. L’edizione 2025 della UNI EN ISO 13855 introduce criteri di calcolo più accurati e strettamente legati al funzionamento reale del sistema di sicurezza.

La determinazione corretta del tempo di arresto e delle conseguenti distanze di sicurezza rappresenta l’elemento centrale per la scelta e il posizionamento dei dispositivi di protezione non separanti. Con le revisioni della UNI EN ISO 13855:2025, il calcolo diventa più preciso, più articolato e maggiormente dipendente dal comportamento reale del sistema di sicurezza.

La nuova UNI EN ISO 13855:2025 non è ancora armonizzata alla Direttiva Macchine 2006/42/CE. Ciò significa che, pur essendo tecnicamente valida e applicabile come buona pratica, non conferisce presunzione di conformità automatica ai requisiti essenziali di sicurezza. Dal 2027 entrerà in applicazione il nuovo Regolamento Macchine (UE) 2023/1230, che sostituirà la Direttiva. È plausibile che la armonizzazione della UNI EN ISO 13855:2025 avvenga direttamente in relazione al nuovo quadro regolatorio, come accaduto in passato per norme tecniche aggiornate vicino a transizioni legislative.

Tempo di arresto e formula aggiornata

La nuova edizione della norma aggiorna la formula per il calcolo della distanza minima di sicurezza:

S = (K × T) + DDS + Z

Dove:

  • K = velocità di avvicinamento (1600 mm/s o 2000 mm/s in base a S o fissa a seconda della configurazione);
  • T = tempo di risposta totale del sistema: SRP/CS + risposta della macchina + tolleranza;
  • DDS = distanza di raggiungimento dipendente dal dispositivo, è la massima fra DDO reaching over, DDT reaching through e DDU reaching under;
  • Z = fattori supplementare legati ad applicazione, tolleranze, usura, frenata, riflessioni.

Oltre alla formula generale, la EN ISO 13855 include formule dedicate per casi con “geometrie” di posizionamento e avvicinamento specifiche, spesso funzione della risoluzione de, alcune delle quali aggiornate rispetto all’edizione precedente.

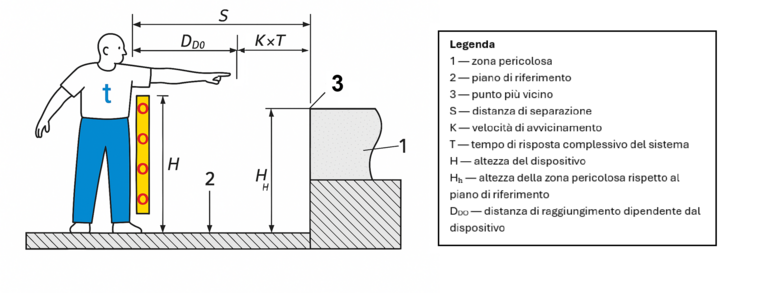

1. Reaching Over – AOPD verticale

Quando l’operatore può scavalcare la barriera ottica, la norma impone di adottare la formula:

S = (K × T) + DDO + Z

dove DDO è fornito da tabella dedicata e varia in funzione:

  • dell’altezza del primo fascio,
  • dell’altezza complessiva della zona di rilevamento,
  • della distanza residua dalla zona pericolosa.



2. Reaching Under – AOPD verticale (de + HDB ≤ 40 mm con HDB Altezza del primo fascio da terra)

S = (1600 × T) + 8(de + HDB – 14) + Z

3. Reaching Under – AOPD verticale (40 < de + HDB ≤ 300 mm con HDB Altezza del primo fascio da terra)

S = (1600 × T) + DDU tabulata

4. Reaching Through – AOPD verticale e avvicinamento perpendicolare (de ≤ 40 mm)

Questa condizione si applica a cortine ad alta risoluzione utilizzate per impedire l’inserimento delle dita o della mano tra i fasci.

Formula:
S = (K × T) + 8(d − 14) + Z

(con valore minimo S ≥ 100 mm)

5. Reaching Through – AOPD verticale e avvicinamento perpendicolare (de > 40 mm e ≤ 55 mm)

Si applica per rilevamento dell’avambraccio.

Formula:
S = (K × T) + 208 + 12(de – 40) + Z

6. Reaching Through – AOPD verticale e avvicinamento perpendicolare (de > 55 mm e ≤ 120 mm)

Utilizzati per rilevamento di arti superiori.

Formula:
S = (1600 × T) + 850 + Z

7. Reaching Through – AOPD verticale e avvicinamento perpendicolare (de > 120 mm e raggi multipli)

Utilizzati per rilevamento di arti superiori e busto.

Formula:
S = (1600 × T) + 850 + Z

8. AOPD orizzontale e approccio parallelo

Particolarmente critico per rischi legati all’incuneamento o all’attraversamento sotto i raggi.

Formula:
S = (1600 × T) + 1200 + Z

Inoltre, l’altezza da terra HD deve rispettare la seguente disequazione:

HD≥ 15∙(de-50)

HD non può mai essere inferiore a 0 [mm] e non deve essere maggiore di 1000 [mm]. Tuttavia, se l’altezza della zona di rilevamento HD dal piano di riferimento è maggiore di 200 [mm], occorre valutare il rischio di passaggio al di sotto della barriera senza essere intercettati.

9. Bimanuale senza cover

S = 1600 x T + 550 + Z

10. Pulsante ad azione mantenuta

S = 1600 x T + 2200 + Z

11. Pedaliera ad azione mantenuta

S = 1600 x T + 2500 + Z



Conclusioni

L’aggiornamento della UNI EN ISO 13855 migliora la precisione nella definizione delle distanze di sicurezza, rendendo centrale il calcolo rigoroso del tempo di arresto e ampliando le definizioni operative. Le nuove prescrizioni aumentano la complessità progettuale, ma garantiscono un approccio più solido alla protezione degli operatori.
